PROFI konstrukce MAR-VAN pro stavbu obytného vozidla MAN TGE a VW Crafter 2017+

Detailní popis produktu

Přestavba dodávky je vždy časově náročný projekt, ať jste kutil začátečník nebo profík ve svém řemesle. Co kdybychom vám ale řekli, že zvládnete nosnou konstrukci postavit a nainstalovat za JEDEN DEN?!

Profi vs Economy

Varianta PROFI disponuje odlehčovacími otvory, což velmi oceníte, pokud řešíte každý gram váhy vestavby. Otvory vám navíc usnadní protahování hadic a kabelů. Žebra jsou celkově širší a tím také pevnější.

Verze ECONOMY je levnější alternativou. Žebra jsou užší, nemají odlehčovací otvory a mají méně pozic pro umístění nosníků. Výrobní čas je tedy výrazně kratší, protože na jednu desku dokážeme vměstnat více kusů.

Unikátní řešení pro MAN TGE

• snadná instalace
• nízká hmotnost
• vysoká pevnost a odolnost
• rovnoměrné roznesení působících sil
• pevná plocha pro ukotvení nábytku a obložení
• snadný rozvod hadic a kabelů
• snižuje riziko kondenzace v obytném prostoru
• bezpečí pro posádku
• variabilita
• vyvinuto profesionály

Montáž zvládnete rychle a hravě

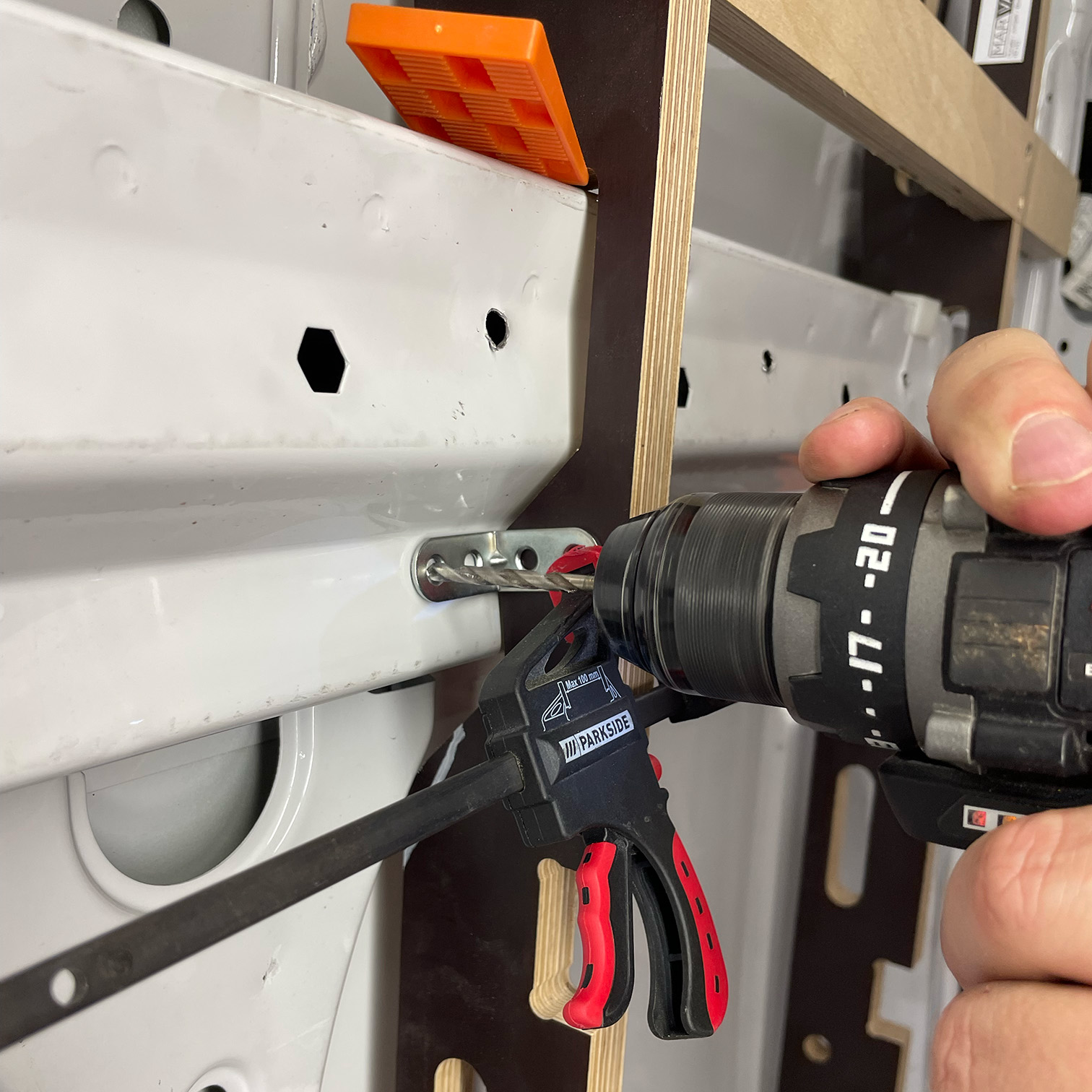

Budete potřebovat vrtačku, montážní sadu a přiložený návod, který vás celým procesem provede hezky krok za krokem.

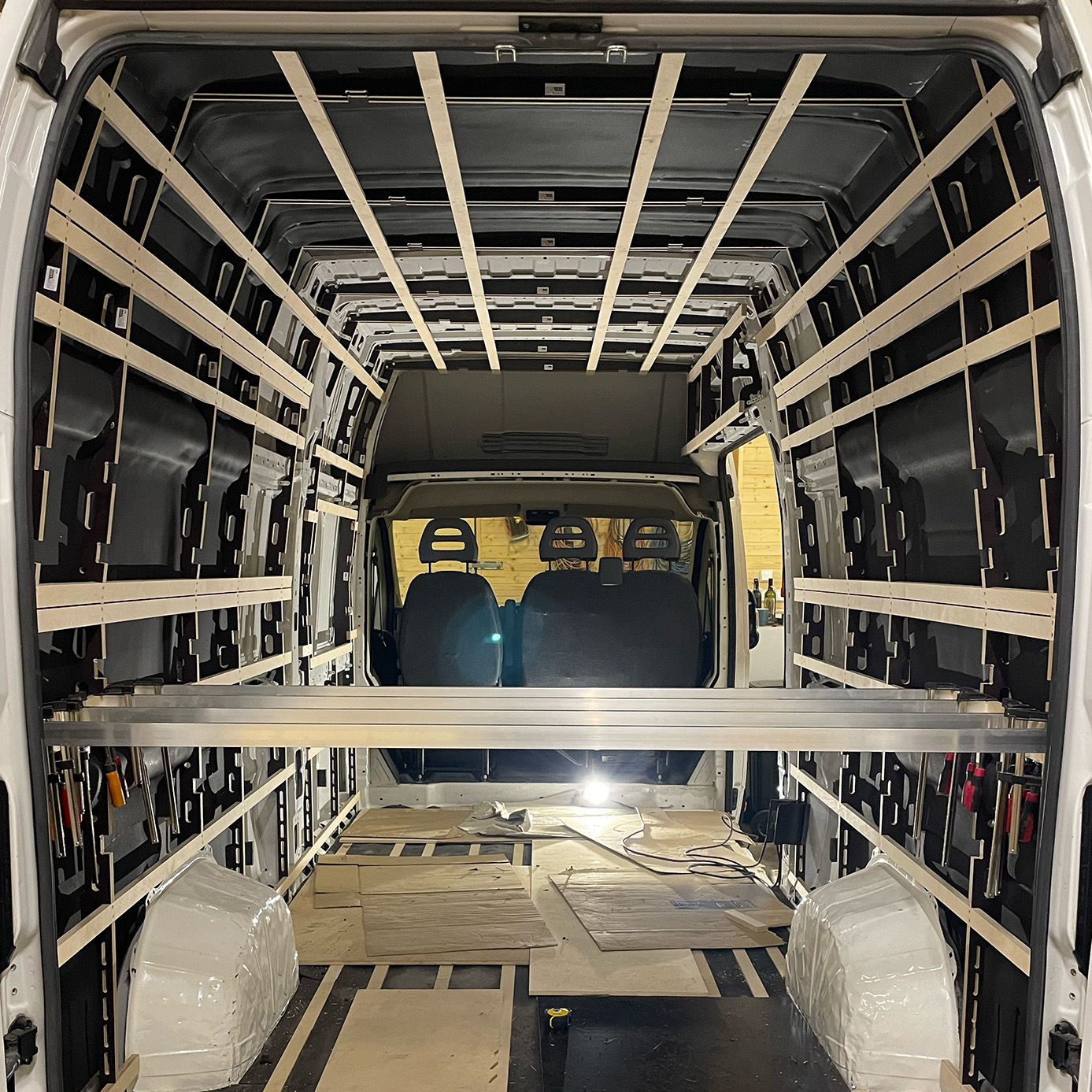

Pozicování žeber je individuální dle velikosti vozu a rozvržení nábytku. Přípravné práce a rozměření lze zvládnout za 30 minut. Kompletace sestavy o délce 2,5 metru trvá jedné osobě cca 40 minut. Velkou výhodou je možnost si celou konstrukci poskládat vně vozidla a poté ji jen ukotvit ke karoserii, což je otázkou 1 - 3 hodin pro dvě osoby.

Suma sumárum, při dobré přípravě jste schopni ve dvou lidech vyrobit základ vaší vestavby za jediný den!

Pevné spoje jsou základ

Nosníky slouží jako mezičlánky pevně spojující vestavbu s karoserií vozidla. Můžete díky nim bezpečně kotvit skříňky, stolečky, elektroniku, technologie, nosnou část postele, korpus kuchyně a mnoho dalšího.

Dle charakteru vestavby si pak můžete zvolit jak vyztuženou či odlehčenou konstrukci potřebujete, což je možné snadno upravit nejen počtem žeber, ale také vhodným výběrem nosníků. Pro většinu vestaveb jsou dostačující překližkové konstrukční latě (součástí této sestavy), ke kterým snadno ukotvíte vše potřebné pomocí vrutů a lepidla. V případech velmi vysokého zatížení lze latě nahradit hliníkovými jekly o rozměrech 40 x 20 x 2 mm.

Maximální odlehčení

Pokud bojujete s váhou vozidla, můžete si některé nosíky z konstrukčních latí výrazně odlehčit pomocí sukovníku o průměru 30 mm. Nosník tak přijde až o 40% své hmotnosti, ale také částečně ztratí svou pevnost a nosnost, proto tento postup volte jen na místech s nízkým zatížením (pouze u obložení stěn). V místech s vyšší zátěží, tedy všude tam, kde potřebujete něco kotvit (skříňky, vybavení,..) ponechte lať v původním stavu.

Přizpůsobí se vašemu vozu

Variabilita umístění žeber přijde vhod nejen při úpravě pevnosti, ale zejména v případech, kdy chcete mít na stěně okno nebo širokou postel až „na plech“. Jednoduše danou část vyříznete a žebra s nosníky využijete jako rám pro obložení tohoto výřezu.

Vodoinstalace a elektroinstalace v bezpečí

Každé žebro je vybaveno množstvím otvorů, které mají 2 základní funkce: odlehčují konstrukci a umožňují snadný a bezpečný průchod kabelů a vodoinstalace po celé délce vestavby.

Kotvení nábytku nikdy nebylo snazší

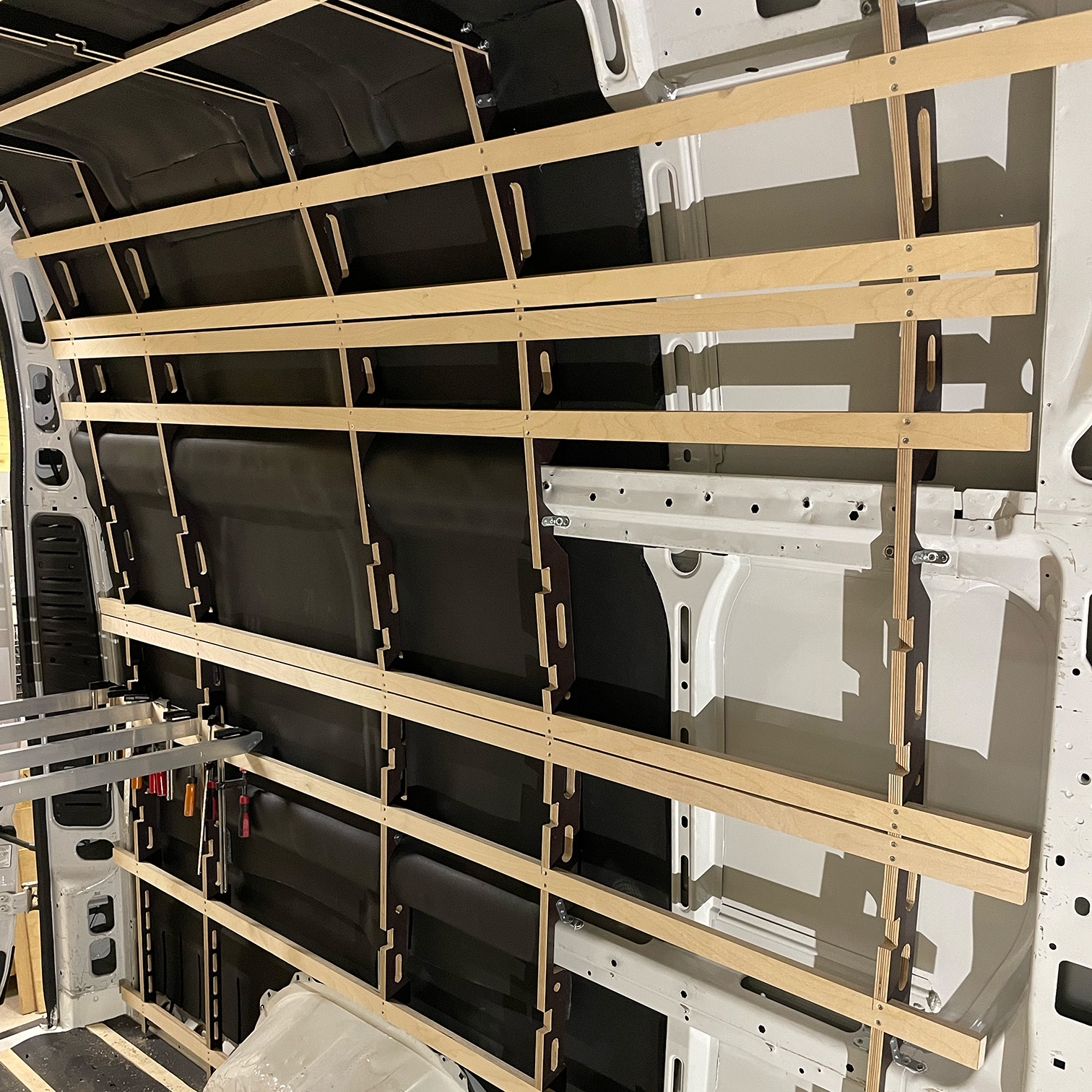

Systém svislých žeber a vodorovných nosníků roznáší působící síly do celé své plochy, čímž lze dosáhnout skutečně pevných a bezpečných spojů.

Běžné kotvení nábytku ve vestavbách vypadá nějak takto: skříňka se upevní přímo do plechového nosníku karoserie pomocí 4 - 6 šroubů a tak drží na své pozici pouze na 4 - 6 bodech. My na to ale jdeme jinak. Skříňky upevňujeme na naši konstrukci MAR-VAN ® , která není omezena množstvím nosníků karoserie v dané ploše skříňky a její váha je tak roznesena po celé karoserii.

Obrovskou výhodou konstrukce, která tvoří tvar mřížky, je možnost obložení stěn velmi tenkým a lehkým materiálem, aniž by se v celé ploše nepříjemně vlnil, kroutil nebo propadal. Například v ploše originálního bočního okna není potřeba použít překližku o síle 12 mm pro dosažení plošné pevnosti, ale stačí méně než poloviční síla, tedy 4 - 6 mm. K obkládání můžete použít překližky, palubky, sendvičové desky, voštinové desky nebo pouze potáhnout koženkou či jinou látkou. Použitím vhodného kompozitu váha ještě více klesá.

Kdo stojí za tímto produktem?

Jsme vestavbáři z Home on wheels s.r.o. a tento produkt jsme vyvinuli propojením znalostí z leteckého průmyslu a zkušeností z našeho oboru. Po dvou letech vymýšlení, testování a vylepšování konečně můžeme kousek našeho know-how nabídnout i lidem, kteří se do přestavby pustili svépomocí. Zvládne to opravdu každý, ale pokud se do toho z nějakého důvodu nechcete pouštět sami, můžete využít služeb našeho servisu obytných vozidel, kde rádi provedeme instalaci za Vás.

Technické parametry

Váha žebra pro výšku H3 -

Váha žebra pro výšku H2 -

Váha podélného nosníku (2,5m) 1060g

Váha děrovaného podélného nosníku (2,5m) cca 660g

Obsah balení (ks)

Délka ložné plochy: L3 = 3450 mm, L4 = 4300 mm, L5 = 4855 mm

Doporučujeme použít montážní sadu, kterou jsme pro vás připravili.

Pokud potřebujete pro Vaši vestavbu více nosníků, můžete je dokoupit samostatně zde.

Tento produkt je chráněn úřadem průmyslového vlastnictví. Jeho padělání, kopírování a napodobování je trestné.
